新型废铝破碎机破碎结构图是怎么样的？锤头衬板内部结构怎么样？
时间：2022-03-18 10:48:27作者：皓星机械浏览次数：84

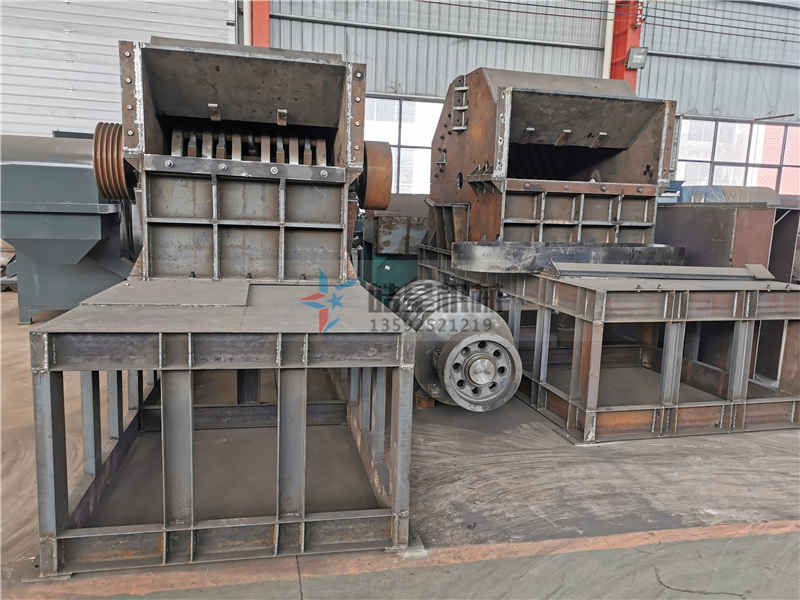

废铝破碎机主要针对废铝、铝合金、型材、断桥铝、生铝熟虑进行破碎处理，废铝破碎机其实就是锤式废铝破碎机进行优化改良而来的，该设备核心的工作部件就是主要废铝破碎机转子的锤盘装置。

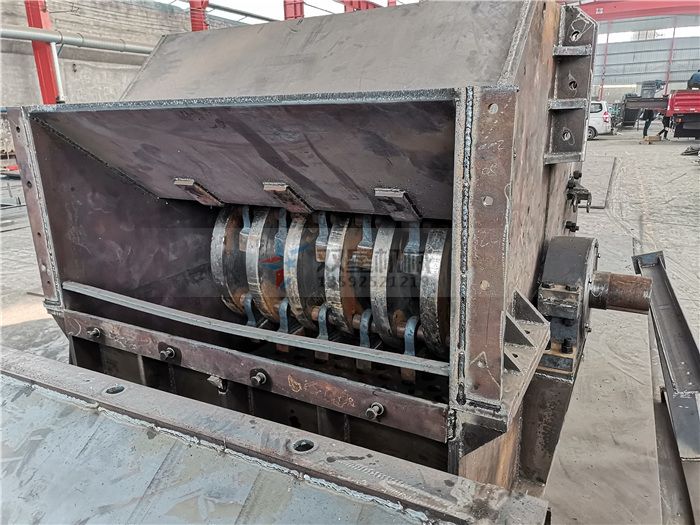

废铝破碎机主要利用铰接在转子锤轴上的锤头，以高速回转锤头的动能击碎废铝材料。废铝破碎机转子主要是有主轴、锤盘、隔套、端盘、锤头、锤轴、连接螺栓等部件构成，锤盘起连接主轴和锤头、传递力矩、承受冲击反力、支托废铝物料等作用，像每小时产量在5一6吨的废铝废钢破碎的大型废铝破碎机锤盘，传递力矩、承受的冲击反力更大。

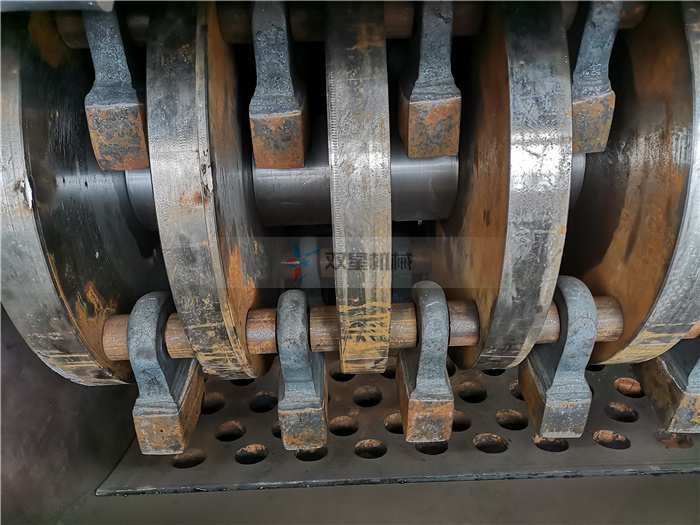

1.废铝破碎机厂家一皓星机械改良制造的设备结构稳定，设计合理，把隔套与锤盘做成一体的万法，便锤盘轴壁处与隔套形成一个整体圆柱环，共同传递力矩，大大增强了锤盘该部位的强度。锤盘锤轴孔部位外缘不切除凹陷，增强了该处的强度，且不会导致该处正面打击废铝材料。锤盘之间在圆凸台处焊接成一整体，增强了转子的整体稳固性。锤盘外缘处堆焊耐磨层，延长了锤盘使用寿命。锤盘锤轴孔内嵌有内钢套，内钢套优先磨损，保护锤轴。锤盘的外缘处也常被磨损，转子整体结构的稳固性也得到加强。
2.当转子带动锤头高速旋转与废铝材料发生碰撞时，该处位于正面打击废铝材料区，这样造成的结果是锤盘有时会直接打击破碎废铝料，导致锤盘部位出现压力。在主轴带动转子高速旋转和锤头与废铝材料发生碰撞时，锤盘传递力矩的过程中， 部位容易产生疲劳。当废铝材料进入废铝破碎机之后，通过由锤盘来支托，被高速旋转的锤头打击，大块废铝被一块一块地敲碎掉下来，不能一次被破碎的废铝料继续由锤盘来支托接受下一排锤头的打击。锤头底部的破碎空腔有一个凹陷，以容纳深入的废铝料，这样锤头击打大块废铝料的部位便可更接近废铝料中心。
3.废铝破碎机的技术方案是：一种废铝破碎机，包括机壳，机壳上部设有进料口，机壳内转动装配有锤盘，锤盘上沿圆周开设有多个垫圈安装孔，各垫圈安装孔中均可拆固连有锤轴孔垫圈，各锤轴孔垫圈中均设有用于安装锤头转轴的锤轴孔。锤轴孔垫圈的一端设有盖装在锤盘上的盖帽，该盖帽通过连接螺栓与锤盘紧固。
机壳的内壁于锤盘上方设有反击板和筛板，机壳内的中部于锤盘的前后侧分别设有前、后整形篦板，机壳内的下部于锤盘的下半圆周外围绕设有排料篦板，上反击板、后弧形反击板、后整形篦板、排料篦板、前整形篦板依次连接。锤盘上的锤轴孔垫圈可保护锤盘不受锤头转轴的磨损，有效提高锤盘的使用周期，从而减少更换锤盘的费用，而且更换简单方便；具有该锤盘的废铝破碎机可根据需要更换锤轴孔垫圈，而不需要更换整个锤盘，从而减少了废铝破碎机的运行成本，提高了企业的经济效益。
2.当转子带动锤头高速旋转与废铝材料发生碰撞时，该处位于正面打击废铝材料区，这样造成的结果是锤盘有时会直接打击破碎废铝料，导致锤盘部位出现压力。在主轴带动转子高速旋转和锤头与废铝材料发生碰撞时，锤盘传递力矩的过程中， 部位容易产生疲劳。当废铝材料进入废铝破碎机之后，通过由锤盘来支托，被高速旋转的锤头打击，大块废铝被一块一块地敲碎掉下来，不能一次被破碎的废铝料继续由锤盘来支托接受下一排锤头的打击。锤头底部的破碎空腔有一个凹陷，以容纳深入的废铝料，这样锤头击打大块废铝料的部位便可更接近废铝料中心。
3.废铝破碎机的技术方案是：一种废铝破碎机，包括机壳，机壳上部设有进料口，机壳内转动装配有锤盘，锤盘上沿圆周开设有多个垫圈安装孔，各垫圈安装孔中均可拆固连有锤轴孔垫圈，各锤轴孔垫圈中均设有用于安装锤头转轴的锤轴孔。锤轴孔垫圈的一端设有盖装在锤盘上的盖帽，该盖帽通过连接螺栓与锤盘紧固。
机壳的内壁于锤盘上方设有反击板和筛板，机壳内的中部于锤盘的前后侧分别设有前、后整形篦板，机壳内的下部于锤盘的下半圆周外围绕设有排料篦板，上反击板、后弧形反击板、后整形篦板、排料篦板、前整形篦板依次连接。锤盘上的锤轴孔垫圈可保护锤盘不受锤头转轴的磨损，有效提高锤盘的使用周期，从而减少更换锤盘的费用，而且更换简单方便；具有该锤盘的废铝破碎机可根据需要更换锤轴孔垫圈，而不需要更换整个锤盘，从而减少了废铝破碎机的运行成本，提高了企业的经济效益。
