金属破碎机设备除尘系统布置方案详细介绍
时间:2024-06-23 15:49:06作者:皓星机械浏览次数:193
金属破碎机设备除尘系统在粉碎机生产线中是必不可少的配置,其方案的设计需要综合考虑多个方面其中包括粉尘产生的源头、除尘设备的类型和规格及除尘器维护的是否便捷。以下是金属破碎机设备除尘器详细的布置方案:
a.1 粉尘捕集系统
吸尘罩:通常布置在金属破碎机的进料口、出料口及破碎部位等产生粉尘的主要区域,采用合理的罩口形状和尺寸,以最大限度地捕集粉尘。
风管系统:连接各吸尘点与除尘设备的管道系统,要求密封性好、风阻小。
a.2 除尘设备
除尘器类型:根据粉尘性质和粒径选择适合的除尘器,如布袋式除尘器、脉冲除尘器等。
过滤材料:选择耐磨损、耐高温、易清灰的过滤材料,确保过滤效率和使用寿命。
a.3 风机系统
风机类型:根据除尘系统的风量和风压选择合适的离心风机或轴流风机。
风机布置:尽量靠近除尘器,减少风管长度和风阻。
b. 除尘系统布置方案
b.1 吸尘罩布置
进料口吸尘罩:覆盖进料口周围,防止粉尘外溢。设计可调节式罩口,以适应不同规格的物料。

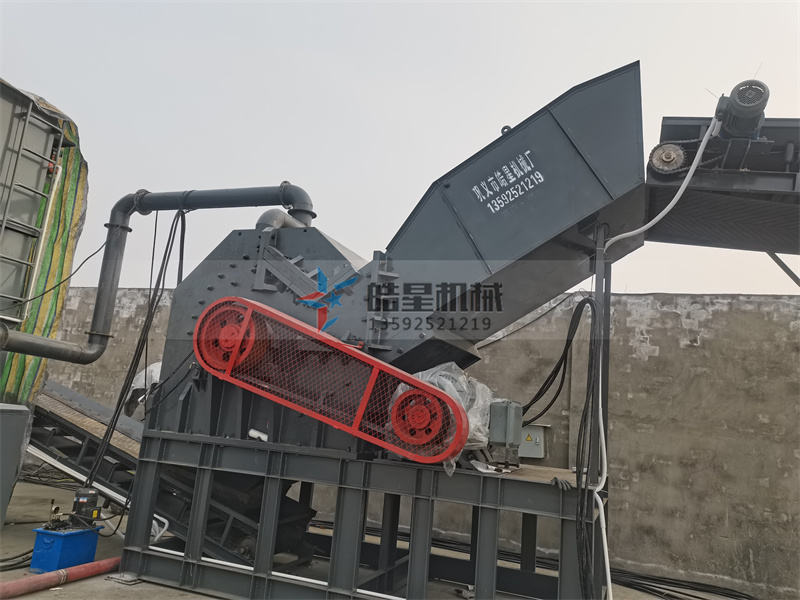

破碎机吸尘罩:安装在金属破碎机上方和侧面,捕集破碎过程中产生的粉尘。
出料口吸尘罩:覆盖出料口,确保粉尘不随物料一起排出。
b.2 风管系统布置
主风管和支风管:主风管连接各吸尘点至除尘设备,支风管连接各吸尘罩至主风管。尽量避免急转弯,减少风阻。
风管材料:选择耐磨损、耐腐蚀的材料,如镀锌钢管、不锈钢管等。
风管连接:采用法兰连接或快速接头,便于拆装和维护。
b.3 除尘设备布置
布袋除尘器:放置在靠近粉尘产生源的位置,便于集中处理粉尘。配备自动清灰装置,确保除尘效率。
除尘器基础:安装在坚固的基础上,防止运行时产生振动影响。
排灰系统:配备螺旋输送机或卸灰阀,将收集的粉尘集中排放到集尘器中。
b.4 风机系统布置
风机安装:需安装在除尘器出风口,确保负压操作。基础应牢固,并配备减震装置。
消音装置:安装消音器,减少风机运行噪音。
通过合理布置金属破碎机设备除尘系统,可以有效控制粉尘污染,改善工作环境,保障员工的健康和安全。更多合理除尘器设备布置方案咨询皓星机械了解。
